多層住宅緊湊式家用方案
山東天豐新能源科技有限公司

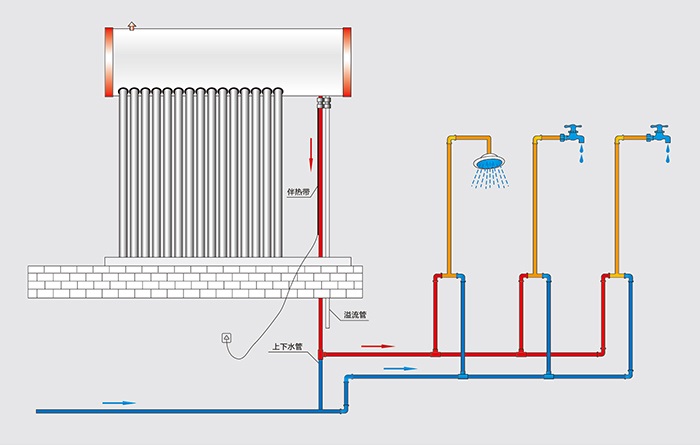

本系統采用天豐緊湊式太陽能熱水機,吸熱部件(全玻璃真空集熱管)、儲熱部件(水箱)和支撐部件(支架)為一個整體,安裝于室外屋面上,然后通過管路把水箱與室內衛生間、廚房等用熱設備相連接的一種分戶集熱、分戶儲熱式太陽能熱水系統
系統特點
太陽熱水機安裝于屋面上,采光效果好,太陽能利用率高;
產品結構簡單,技術成熟,安裝成本低,便于后期管理維護;
系統可根據建筑設計進行調整,充分利用屋面空間;
運行原理
太陽熱水機的吸熱部件(全玻璃真空集熱管)吸收太陽光的能量使真空管內水溫升高,從而將光能轉化成熱能,真空管和儲熱水箱中水的溫差產生循環動力,熱置從真空管內傳遞給了儲熱水箱,最終加熱儲熱水箱中的水。
供水方式采用落水法,太陽熱水機的安裝高度高于用水點;
可配置輔助電加熱裝置,實現全天候熱水供應。
系統組成
該系統主要有屋面基礎、太陽熱水機主機、管路、管件、閥門、控制儀表(選)、輔助電加熱(選)、衛生設備(淋浴器、熱水龍頭、混水閥等)等組成。
